Schematy elektryczne w HaynesPro TRUCK
2022-08-08

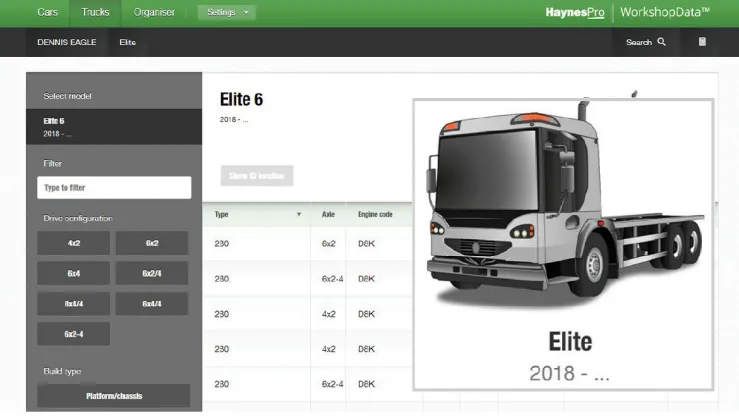

Do sprawnej diagnostyki usterek nie sposób obejść się bez schematów elektrycznych. Dobrym źródłem tego typu danych jest aplikacja WorkshopData TRUCK firmy HaynesPro. Znajdziemy tu pełne schematy układu sterowania pracą silnika, ABS oraz ECAS dla większości popularnych modeli samochodów ciężarowych.
Wyszukiwanie po podzespołach
Odnalezienie niezbędnych danych odbywa się w intuicyjnej procedurze wyszukiwania po podzespołach. Wystarczy odnaleźć dany element na liście lub za pomocą wyszukiwarki, aby aplikacja od razu przeniosła użytkownika do szczegółowego schematu elektrycznego. Przykładem niech będzie „Zawór sterowania ciśnieniem paliwa”. Po przejściu na kartę podzespołu oprócz schematu elektrycznego dostępne są szczegółowe informacje diagnostyczne:
- Procedura diagnozy danego podzespołu krok po kroku;
- Graficzne przedstawienie miejsca wpięcia miernika na konkretnych stykach oraz oczekiwana wartość wyniku pomiaru;
- Szczegółowy opis styków.

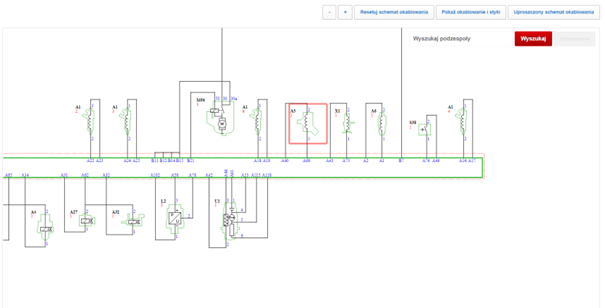

Dla lepszego oglądu sytuacji, po wybraniu opcji „Pełnego schematu okablowania”, można również sprawdzić umiejscowienie zaworu sterowania ciśnieniem paliwa w całym układzie elektrycznym.

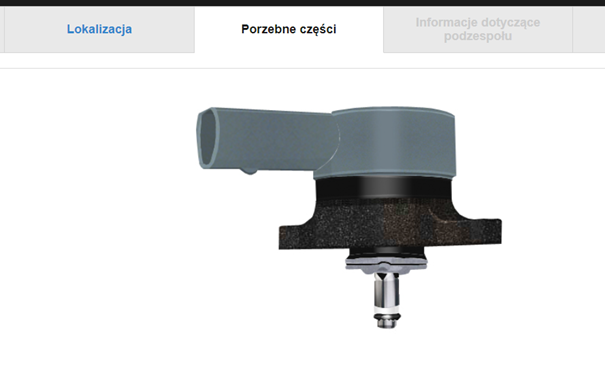

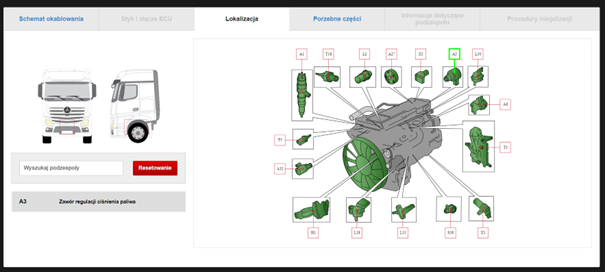

Odnalezienie zaworu ułatwia również opcja „Lokalizacji”. Dzięki niej w ogólny sposób można określić lokalizację i wygląd podzespołu.
Innym przykładem podzespołu, który stanowi popularny przypadek diagnostyczny, są wtryskiwacze paliwa. Warto podkreślić, że HaynesPro zawiera rozbudowaną procedurę diagnostyczną dla wtryskiwaczy w samochodach ciężarowych. Warto prześledzić ją krok po kroku:

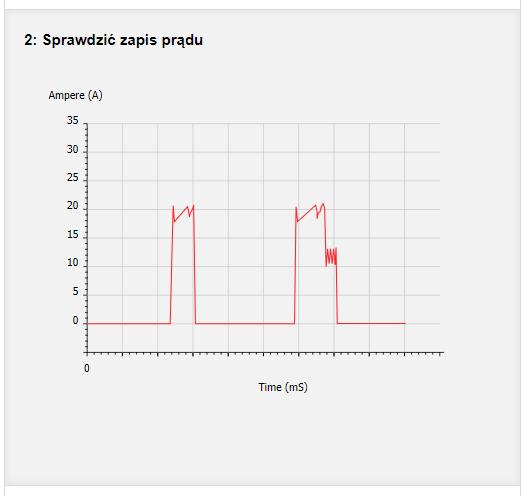

Krok II – sprawdzić przebieg prądu (aplikacja podpowiada wzorcowy przebieg).

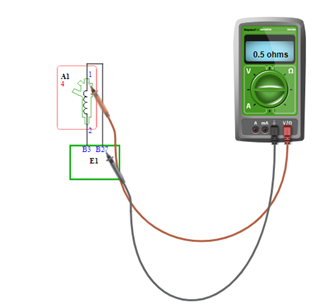

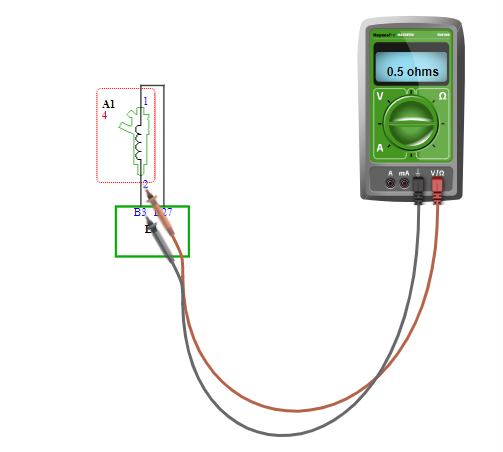

Krok III – sprawdzić łączność na styku 1. Zmierzyć opór pomiędzy wtykami 1 i B 27 (E1 Jednostka sterująca pracą silnika). Czy to jest mniej niż 1 Ω?

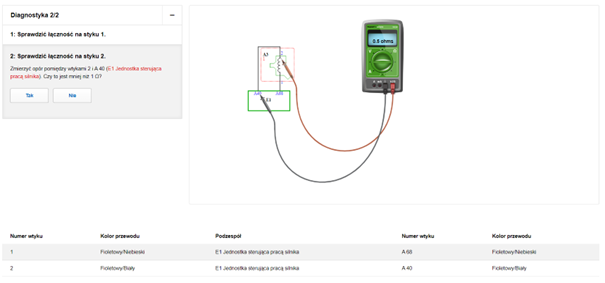

Krok IV – sprawdzić łączność na styku 2. Zmierzyć opór pomiędzy wtykami 2 i B 3 (E1 Jednostka sterująca pracą silnika). Czy to jest mniej niż 1 Ω?

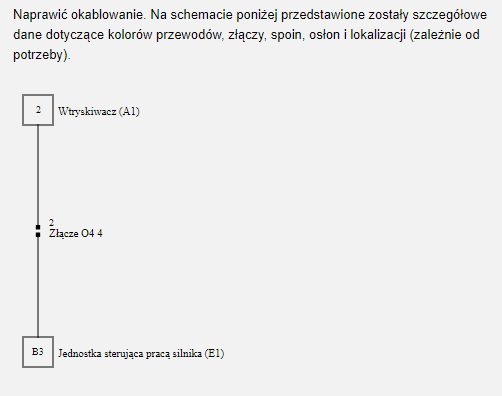

Naprawa okablowania. Jeśli w kroku IV zdiagnozowana została przerwa w obwodzie, to program sugeruje naprawę.
WorkshopData Truck to nie tylko schematy dotyczące silnika. Znaleźć można tutaj również procedury diagnostyczne, schematy oraz szczegółowe opisy skrzynek bezpieczników dla elektronicznie sterowanego układu zawieszenia (ECAS) oraz układu ABS.
