Pułapka „niewidzialnego” enkodera: Prawidłowy montaż łożysk FAG w BMW i Mercedes-Benz

2026-04-10

Współczesne układy bezpieczeństwa czynnego, takie jak ABS czy ESP, są dzisiaj standardem wyposażenia każdego samochodu. Ich prawidłowe działanie zależy od jednego, kluczowego sygnału: precyzyjnego odczytu prędkości obrotowej każdego z kół. Choć dla mechanika wymiana łożyska może wydawać się rutyną, w przypadku wielu popularnych modeli BMW oraz Mercedesa, tradycyjne metody weryfikacji strony montażu mogą nas wyprowadzić na manowce.

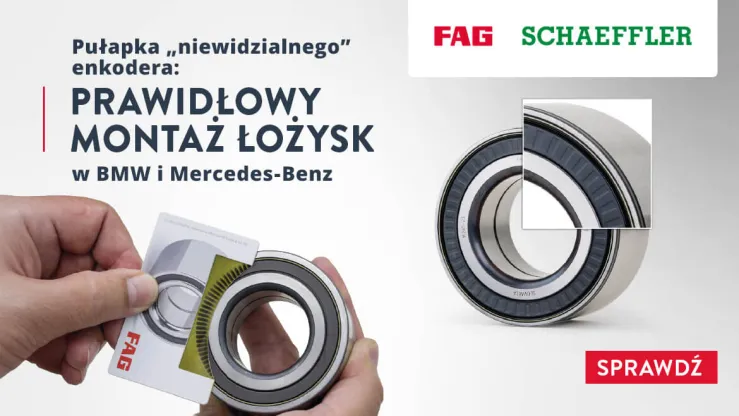

Prawidłowy montaż łożysk FAG

Aktywny czy pasywny? Nie daj się zmylić

W nowoczesnych rozwiązaniach impulsator (enkoder) jest najczęściej zintegrowany z uszczelniaczem łożyska. Na rynku dominują dwa rozwiązania:

  • Enkodery aktywne: Wykorzystują magnetyczny pierścień wielobiegunowy (pary biegunów N i S). Możemy je łatwo zidentyfikować za pomocą karty detekcyjnej, która wizualizuje pole magnetyczne.
  • Enkodery pasywne (niemagnetyczne): Stosowane w starszych, ale wciąż bardzo popularnych konstrukcjach. To tutaj czai się największa pułapka – karta detekcyjna w ich przypadku nie zadziała, co może sugerować, że łożysko jest wadliwe lub nie posiada enkodera.

Dlaczego to ma znaczenie?

O ile enkoder aktywny (współpracujący z systemami CAN) pozwala określić nawet kierunek obrotu i precyzyjnie wspiera nawigację czy kontrolę trakcji, o tyle enkoder pasywny służy zazwyczaj wyłącznie do dostarczania sygnałów dla systemu ABS. Błąd montażowy (wprasowanie łożyska odwrotną stroną) skutkuje natychmiastowym błędem systemu i koniecznością ponownej, kosztownej wymiany.

Jak rozpoznać stronę montażu bez magnesu?

W przypadku łożysk FAG o numerach części 713 6492 80, 713 6674 80 oraz 713 6677 90, oba uszczelniacze wizualnie wyglądają niemal identycznie. Jeśli spróbujesz sprawdzić je czytnikiem magnetycznym, nie zobaczysz nic.

Zasada rozpoznania jest jednak prosta, jeśli wiesz, na co patrzeć:

  • Szukaj przetłoczeń: Segmenty pierścienia enkodera pasywnego można rozpoznać po charakterystycznych przetłoczeniach na uszczelnieniu (widoczne na Foto 2 w dokumentacji).
  • Kierunek montażu: Strona zawierająca wspomniane przetłoczenia musi być skierowana w stronę czujnika prędkości koła.
  • Ważna wskazówka warsztatowa: Przy montażu łożysk z tej grupy, zwróć uwagę na pierścień osadczy. Powinien być on skierowany pionowo w dół.

Modele pojazdów objęte tą procedurą

Problem dotyczy szerokiej gamy modeli, które codziennie odwiedzają polskie warsztaty:

BMW: Seria 3 (E36, E46, E90, E91, E92), Seria 5 (E60, E61), Seria 7 (E38), Seria 8 (E31), X3 (E83), X5 (E53), Z3 (E36), Z8 (E52)
Mercedes-Benz Klasa E (W124, S124)

Podsumowanie: Zaufaj instrukcji, nie tylko karcie

Rutyna bywa zgubna. W przypadku łożysk do BMW i Mercedesa brak reakcji karty detekcyjnej nie oznacza pomyłki w doborze części, a jedynie zastosowanie technologii pasywnej. Przed użyciem prasy zawsze zweryfikuj obecność przetłoczeń na uszczelniaczu. Pełną dokumentację i instrukcje krok po kroku dla każdego modelu znajdziesz na portalu REPXPERT.PL.

Pamiętaj: właściwa strona montażu to jedyny sposób, by uniknąć świecącej kontrolki ABS po opuszczeniu podnośnika.
