Typy układów wtrysku benzyny
2016-01-20
Układy wtrysku benzyny dzielą się dwojako, ze względu na miejsce wtrysku oraz budowę układu paliwowego. Poznaj szczegółowy podział i dowiedz się o podstawowej roli, jaką w układzie wtryskowym pełni układ doprowadzający paliwo do wtryskiwaczy.
Jakie są typy układów wtrysku benzyny?
Układy wtrysku benzyny z wtryskiwaczami otwieranymi elektrycznie ze względu na miejsce wtrysku benzyny dzielimy na:
- układy wtrysku pośredniego, w których wtrysk paliwa następuje do kolektora dolotowego – rozróżniamy jednopunktowe i wielopunktowe układy wtrysku benzyny
- układy wtrysku bezpośredniego, w których wtrysk paliwa następuje bezpośrednio do komory spalania
Pośrednie układy wtryskowe benzyny z wtryskiwaczami otwieranymi elektrycznie, ze względu na budowę układu paliwowego, dzielimy na:

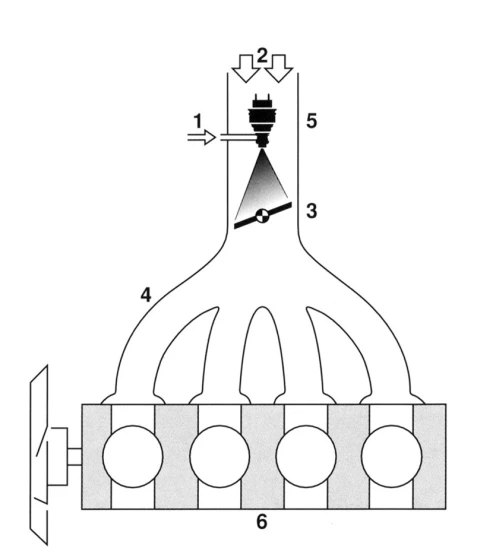

- jednopunktowe z przewodem powrotnym paliwa tzw. powrotowe – wtrysk paliwa następuje do kolektora dolotowego przed przepustnicą
- wielopunktowe wtrysk paliwa następuję do odcinków kolektora dolotowego przynależnych poszczególnym cylindrom, bezpośrednio przed zaworami dolotowymi każdego z nich
- z przewodem powrotnym paliwa z listwy paliwowej do zbiornika paliwa, tzw. powrotowe
- bez przewodu powrotnego paliwa z listwy paliwowej do zbiornika paliwa, tzw. bezpowrotowe
Tekst i zdjęcia pochodzą z artykułu „Układy paliwowe układów wtrysku benzyny silników ZI - Typy układów wtrysku benzyny” w dodatku technicznym Diagnostyka układu paliwowego układu wtrysku benzyny silnika ZI, Kompendium praktycznej wiedzy, 34/Marzec 2010.
